五、与非门

与非门

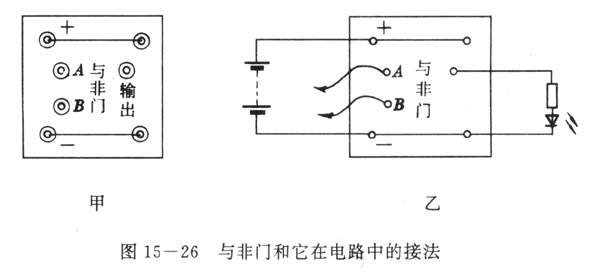

图15-26甲是我们实验用的与非门，它也有两个输入瑞Ａ、Ｂ，图乙是它在电路中的接法。

空着的输入端是高电位.当两个输入端都空着时，输出端是低电位，二极管不发光。

可见，与非门跟与门相反，只要有一个输入端是低电位，或者两个输入端都是低电位，输出端都是高电位；只是在两个输入端都是高电位时，输出端才是低电位，空着的输入端是高电位。

与非门的应用

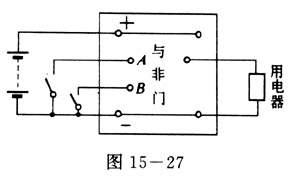

图15-27是应用与非门的基本电路，只要输入端有一个开关低电位间接通，输出端就是高电位，用电器开始工作。

实验

照图15-28连接电路。分析在什么情况下蜂鸣器发声。实际试试，检查自己的分析是否正确。

图15-28的电路，如果光敏电阻装在保险柜锁处，按钮开头装在柜门前的地毯下，那么盗贼用手电筒照相锁时，或者踏着扫门前的地毯时，警钟就会发声，因而可以作为防盗警报器。
